Propagação e escuta: porque ouvimos o que ouvimos

Conteúdo editorial de fundamentos, com conceitos, exemplos, exercícios e fontes para estudo autónomo.

Consultar as siglas: expressão original e significado em português.

Mapa de leitura

Para interpretar uma escuta, separa geometria, frequência, meio e observação. Primeiro pergunta se existe linha de vista; depois considera terreno, atmosfera ou ionosfera; finalmente regista sinal, ruído, hora, equipamento e polarização. O diário transforma uma impressão num conjunto de dados que pode ser comparado, sem prometer que o fenómeno se repita.

Vocabulário mínimo

Objectivos

No final deste módulo, o estudante deve conseguir:

• distinguir, de forma elementar, linha de vista, onda terrestre e onda celeste;
• explicar por que duas estações podem ser ouvidas de forma diferente ao longo do dia;
• reconhecer a influência da frequência, distância, relevo, antena e polarização;
• separar sinal útil, ruído e desvanecimento durante uma sessão de escuta;
• usar a lei do inverso do quadrado como modelo de espaço livre;
• distinguir campo, potência recebida e qualidade de áudio;
• manter um registo simples sem transformar uma observação numa previsão garantida.

O sinal não segue sempre o mesmo caminho

Entre uma estação transmissora e uma estação receptora podem existir vários caminhos. Uma linha de vista é um percurso directo conceptual entre as antenas. Uma onda terrestre acompanha a superfície durante parte do percurso. Uma onda celeste sobe e interage com regiões ionizadas da atmosfera antes de regressar à Terra.

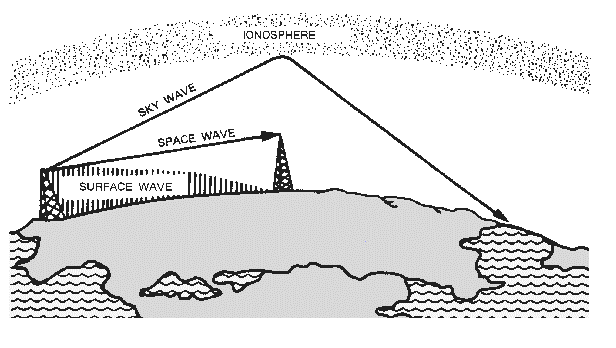

O desenho mostra os três caminhos para criar vocabulário. Não está à escala, não representa uma fronteira fixa da ionosfera e não permite concluir que uma frequência terá sempre o mesmo alcance.

O que muda com a frequência e o ambiente

A frequência altera a forma como a onda interage com o solo, obstáculos e atmosfera. Mas a frequência, sozinha, não determina o resultado. Também contam:

• distância e altura das antenas;
• relevo, edifícios, vegetação e proximidade do solo;
• polarização e orientação das antenas;
• hora, estação e condições da ionosfera;
• ruído local e outras estações no mesmo canal ou em canais próximos.

Uma estação pode ficar audível, desaparecer, voltar mais tarde ou apresentar desvanecimento. Isto não significa necessariamente que o emissor mudou de potência. Pode ter mudado o caminho ou a relação entre sinal e ruído.

Atenuação em espaço livre

Para uma fonte isotrópica ideal, a mesma potência espalha-se pela superfície de uma esfera cada vez maior. A densidade de potência varia aproximadamente como:

Legenda: \(S\): densidade de potência da onda (W/m²), distinta da indicação S do receptor; \(r\): distância à fonte (m); \(\propto\): proporcional a. A relação descreve a variação com a distância para a mesma fonte no modelo de espaço livre e campo distante.

Se a distância duplicar, a densidade de potência ideal fica aproximadamente quatro vezes menor. A amplitude do campo distante varia aproximadamente como \(1/r\), enquanto a potência por unidade de área varia como \(1/r²\). Este modelo é útil para raciocinar, mas uma ligação real também depende da directividade, do solo, de obstáculos, de reflexões e da propagação ionosférica.

Não confundir uma leitura de potência recebida com intensidade de campo medida ou com inteligibilidade. Um sinal pode ser mais forte e continuar a estar distorcido ou interferido.

Aplicações e condições a reter

A densidade de potência segue aproximadamente o inverso do quadrado da distância. A amplitude do campo eléctrico, por outro lado, decai aproximadamente como 1/r; o enunciado é impreciso ao dizer apenas «ondas de rádio».

Modos de propagação: referência rápida

Esta tabela organiza hipóteses de estudo; não transforma uma faixa numa promessa de alcance nem substitui a observação das condições concretas.

Aplicações e condições a reter

A afirmação 2 é a incorrecta: onda curta/HF não é apenas linha de vista; pode usar propagação ionosférica para percursos longos. VHF e UHF são frequentemente associados a linha de vista, embora também tenham outros mecanismos.

Sinal, ruído e desvanecimento

Durante a escuta, o objectivo não é apenas notar se há áudio. Convém distinguir:

• sinal: energia organizada que contém a informação da estação;
• ruído: energia ou perturbação que não pertence à informação pretendida;
• interferência: sinal de outra fonte que dificulta a recepção;
• desvanecimento: variação do nível recebido ao longo do tempo, muitas vezes causada por mudanças no percurso ou pela soma de vários caminhos.

O indicador S, o áudio e a inteligibilidade não são a mesma medida. Um sinal forte pode estar distorcido ou interferido; um sinal fraco pode ser inteligível se o ruído for baixo.

Atmosfera e estática

Descargas atmosféricas e trovoadas são uma fonte importante de ruído impulsivo e de risco para uma instalação exterior. A actividade solar, tempestades geomagnéticas, chuva e fontes eléctricas locais também podem alterar o ruído observado. O som de uma estação pode apresentar estalos, zumbido ou desvanecimento sem que exista uma única causa universal.

Quando se prevê trovoada, a prioridade é a segurança: interromper a utilização e seguir uma solução de protecção da instalação que mantenha pessoas e equipamentos afastados de condutores expostos. Não tocar em antenas, coaxiais ou fichas durante uma descarga atmosférica.

Diário de escuta

Um registo curto torna a observação comparável. Anotar:

1. data e hora, usando uma referência clara;
2. frequência e modo indicados pelo equipamento;
3. indicativo ou identificação ouvida, quando existir;
4. localização, antena e orientação, sem publicar dados pessoais desnecessários;
5. nível aproximado, ruído, desvanecimento e interferências;
6. condições relevantes e o que mudou quando o sinal apareceu ou desapareceu.

O diário não substitui uma medição calibrada. É uma ferramenta de aprendizagem para relacionar condições e resultados sem inventar causalidade.

Exemplo de observação

Às 20:00, uma estação em VHF é audível no exterior mas fica intermitente junto a um edifício. Antes de atribuir o efeito à ionosfera, registar a frequência, o modo, a orientação e a altura da antena, o nível de ruído e a posição exacta. Repetir a escuta a poucos metros de distância pode revelar sombra, reflexão ou multipercurso. Se o sinal melhorar apenas quando a antena é afastada da estrutura, a primeira hipótese deve ser o ambiente local — não uma alteração automática da potência do emissor.

Primeira sessão responsável

Começar por receber, sem transmitir. Escolher uma antena e um cabo adequados, confirmar a frequência apresentada, ouvir durante tempo suficiente e não alterar vários controlos ao mesmo tempo. Se houver sinais fortes ou comportamento estranho, reduzir o ganho de RF ou afastar a instalação de fontes de ruído antes de concluir que a propagação é a causa.

Não usar uma observação de escuta para afirmar que uma frequência está livre, que uma faixa tem determinado alcance ou que uma regra de operação foi cumprida. Essas conclusões exigem fontes e condições próprias.

Diagnóstico guiado: uma ligação VHF desapareceu

Situação: uma estação que era ouvida ontem deixa de aparecer hoje.

1. confirma frequência, modo, antena, polarização, alimentação e cabos;
2. compara hora, distância, relevo, obstáculos, meteorologia e ruído;
3. observa se o sinal varia, se existe apenas ruído ou se outras estações ainda são ouvidas;
4. regista duração, nível, qualidade e condições antes de concluir que existe uma avaria.

Conclusão: uma escuta isolada não distingue automaticamente propagação, interferência, desvanecimento e falha de equipamento. O diário e a repetição controlada melhoram a explicação.

Exercícios

Tenta responder antes de abrir a resposta.

Erros frequentes

• tratar a propagação como um alcance fixo por frequência;
• desenhar a ionosfera como uma superfície plana e permanente;
• confundir S-meter, potência recebida e qualidade do áudio;
• aplicar \(1/r²\) como se fosse uma previsão exacta para todos os ambientes;
• mudar frequência, modo, ganho e antena ao mesmo tempo;
• registar apenas “ouvi” sem hora, local ou condições;
• concluir que uma frequência está livre porque não se ouviu nada.

Resumo e glossário

• O caminho do sinal depende de geometria, frequência, atmosfera, ionosfera e ambiente local.
• VHF/UHF tendem a depender mais da geometria e da linha de vista; HF pode usar percursos ionosféricos, conforme as condições.
• Sinal, ruído, desvanecimento e áudio são observações diferentes.
• A lei do inverso do quadrado é um modelo de espaço livre, não uma previsão completa.
• Registar hora, frequência, modo, localização, antena e condições torna a escuta comparável.

Siglas e abreviaturas usadas neste módulo

Cada entrada apresenta a expressão original, a língua e o significado em português neste contexto.

• ANACOM — Autoridade Nacional de Comunicações (português): regulador português das comunicações.
• ARRL — American Radio Relay League (inglês): associação norte-americana de radioamadores.
• HF — High Frequency (inglês): alta frequência.
• RF — Radio Frequency (inglês): radiofrequência.
• SNR — Signal-to-Noise Ratio (inglês): relação sinal/ruído.
• UHF — Ultra High Frequency (inglês): frequência ultra-alta.
• VHF — Very High Frequency (inglês): frequência muito alta.

Os códigos Q são grupos convencionais com significados definidos, não iniciais de palavras. As letras de componentes (R, L, C) representam resistência, indutância e capacidade; números como R1 ou C2 identificam componentes.

Referências terminológicas: abreviaturas da ARRL e glossário de electrónica da Analog Devices.

Fontes e versão

• Programa de exame — Anexo 1, para ondas, propagação, antenas, polarização, ruído e operação;
• ARRL — propagação, antenas e linhas, para contexto prático de propagação de rádio;
• OpenStax — espectro electromagnético, para a interacção de frequências com a atmosfera;
• ANACOM — novo regime legal dos serviços de amador, para confirmar o enquadramento antes de operar.

Estado: explicação didáctica introdutória. Verificado em: 06.08.2026. Os resultados de escuta variam com instalação, local, hora, ruído e propagação; não constituem garantia de cobertura ou de condições legais de operação.
