Categoria 3 · fundamentos

Electricidade, unidades e segurança

Conteúdo editorial de fundamentos, com conceitos, exemplos, exercícios e fontes para estudo autónomo.

Consultar as siglas: expressão original e significado em português.

Mapa de leitura

Começa pelas grandezas e unidades, passa para a Lei de Ohm e para as ligações de circuitos, e só depois lê fontes, baterias, sinusóides e resistências. Em cada cálculo segue a mesma ordem: grandeza conhecida → unidade → relação → resultado plausível → risco de medição.

Vocabulário mínimo

Objectivos

No final deste módulo, o estudante deve conseguir:

• reconhecer corrente, tensão, resistência, potência e energia;
• associar cada grandeza ao símbolo e à unidade correcta;
• usar a Lei de Ohm em situações simples;
• distinguir uma ligação em série de uma ligação em paralelo;
• explicar a função de um fusível e o perigo de um curto-circuito;
• preparar uma experiência de baixa tensão sem confundir segurança didáctica com segurança de instalações eléctricas;
• reconhecer condutores, isoladores e semicondutores em exemplos simples;
• calcular valores de pico, pico-a-pico, eficaz e médio de uma sinusóide;
• ler um código de cores de uma resistência sem depender apenas da cor.

Limite de segurança: os exemplos usam valores didácticos. Não se deve experimentar em tensão de rede, abrir fontes, manipular condensadores carregados ou instalar cabos junto a linhas eléctricas.

1. As grandezas fundamentais

O ampere, o volt, o ohm e o watt não são nomes alternativos para a mesma coisa. Uma fonte pode ter muita tensão e fornecer pouca corrente se a carga limitar a passagem; uma carga pode exigir muita corrente mesmo com tensão baixa.

Aplicações e condições a reter

A unidade SI de potência é o watt (W). A unidade identifica a grandeza pedida; não deve ser trocada por uma unidade de energia, corrente ou tensão só porque aparecem no mesmo circuito.

A unidade SI de corrente eléctrica é o ampere (A). A unidade identifica a grandeza pedida; não deve ser trocada por uma unidade de energia, corrente ou tensão só porque aparecem no mesmo circuito.

A unidade SI de resistência é o ohm (Ω). A unidade identifica a grandeza pedida; não deve ser trocada por uma unidade de energia, corrente ou tensão só porque aparecem no mesmo circuito.

A unidade SI de tensão eléctrica é o volt (V). A unidade identifica a grandeza pedida; não deve ser trocada por uma unidade de energia, corrente ou tensão só porque aparecem no mesmo circuito.

A unidade SI de impedância é o ohm (Ω). A unidade identifica a grandeza pedida; não deve ser trocada por uma unidade de energia, corrente ou tensão só porque aparecem no mesmo circuito.

2. Lei de Ohm e potência

Para uma carga aproximadamente óhmica:

Legenda: \(V\): tensão (V); \(I\): corrente (A); \(R\): resistência (Ω).

As relações de potência mais úteis são:

Legenda: \(P\): potência activa dissipada (W); \(V\): tensão na resistência (V); \(I\): corrente na resistência (A); \(R\): resistência (Ω). Em CA sinusoidal, usar tensão e corrente eficazes.

Exemplo: uma carga de 12 Ω ligada a 6 V conduz \(I = 6 / 12 = 0,5\,\mathrm{A}\) e dissipa \(P = 6 \times 0,5 = 3\,\mathrm{W}\). Uma resistência que dissipa 3 W precisa de margem adequada na sua potência nominal.

Aplicações e condições a reter

Pela Lei de Ohm, \(V = R \times I\). Mantendo a resistência, aumentar a corrente aumenta proporcionalmente a tensão aos seus terminais; a condição de resistência constante é essencial à comparação.

Numa resistência de valor constante, \(P = V \times I = I² \times R\). A potência dissipada aumenta com o quadrado da corrente: duplicar a corrente quadruplica a potência, dentro do modelo e dos limites do componente.

A Lei de Ohm escreve-se \(V = R \times I\), \(R = V/I\) ou \(I = V/R\). A expressão \(R = V \times I\) é incorrecta: \(V \times I\) representa potência eléctrica, medida em watt, e não resistência em ohm.

3. Ligações em série e em paralelo

Em série, os elementos partilham a mesma corrente e as resistências somam-se:

Legenda: \(R_{\mathrm{total}}\): resistência equivalente em série (Ω); \(R_{\mathrm{1}}\), \(R_{\mathrm{2}}\), …: resistências individuais (Ω); ...: continuação da soma para os restantes componentes.

Em paralelo, os elementos partilham a mesma tensão. Para duas resistências:

Legenda: \(R_{\mathrm{total}}\): resistência equivalente em paralelo (Ω); \(R_{\mathrm{1}}\) e \(R_{\mathrm{2}}\): resistências dos dois componentes (Ω).

Uma resistência equivalente em paralelo é menor do que a menor resistência individual. Esta verificação rápida ajuda a detectar resultados impossíveis.

Siglas e abreviaturas usadas neste módulo

Cada entrada apresenta a expressão original, a língua e o significado em português neste contexto.

• AC — Alternating Current (inglês): corrente alternada.
• CA — corrente alternada (português): equivalente à sigla inglesa AC.
• IEC — International Electrotechnical Commission (inglês): Comissão Electrotécnica Internacional.
• NEETS — Navy Electricity and Electronics Training Series (inglês): série de formação em electricidade e electrónica da Marinha dos Estados Unidos.
• NIST — National Institute of Standards and Technology (inglês): instituto nacional de normas e tecnologia dos Estados Unidos.
• SI — Système international d’unités (francês): Sistema Internacional de Unidades.

Os códigos Q são grupos convencionais com significados definidos, não iniciais de palavras. As letras de componentes (R, L, C) representam resistência, indutância e capacidade; números como R1 ou C2 identificam componentes.

Referências terminológicas: abreviaturas da ARRL e glossário de electrónica da Analog Devices.

4. Fontes, baterias e curto-circuitos

Uma fonte de tensão tenta manter uma diferença de potencial nos seus terminais. A corrente real depende da carga e da resistência interna da fonte, dos cabos e das ligações.

Uma bateria pode fornecer uma corrente muito elevada durante um curto-circuito. O aquecimento rápido dos condutores, a formação de faíscas, a projecção de material e a possibilidade de incêndio são riscos reais. Nunca se deve testar a capacidade de uma bateria unindo os terminais.

Um fusível é uma protecção em série que interrompe o circuito quando a corrente excede o valor para o qual foi escolhido durante tempo suficiente. Não se deve substituir um fusível por fio, moeda ou um valor muito superior sem análise técnica.

Ilustração de referência: NEETS, módulo 3 — protecção de circuitos, fusíveis e medição. Ver as figuras e a explicação na fonte.

Aplicações e condições a reter

O fusível interrompe o circuito quando a sobrecorrente e a sua duração excedem as condições previstas para o fusível. Protege contra sobrecarga ou curto-circuito; não garante, por si só, protecção contra choque eléctrico.

5. Energia e capacidade de bateria

A energia transferida pode ser estimada por \(E = P \times t\). Uma bateria marcada com 9 Ah não garante nove horas em qualquer equipamento. A estimativa ideal para uma corrente constante é \(t = \mathrm{capacidade}/\mathrm{corrente}\), mas a tensão, a temperatura, a taxa de descarga e a idade alteram o resultado real.

Legenda: \(E\): energia eléctrica; \(P\): potência; \(t\): duração. Com \(P\) em W e \(t\) em s, \(E\) fica em joule (J); com \(t\) em h, fica em Wh. Na autonomia, capacidade está em Ah e corrente em A, obtendo-se \(t\) em h.

6. Medir sem danificar

• Um voltímetro liga-se em paralelo com o elemento cuja tensão se pretende medir.
• Um amperímetro liga-se em série e tem uma resistência interna baixa.
• Um ohmímetro só deve ser usado num circuito desligado e descarregado.
• A escala e os terminais correctos devem ser confirmados antes da medição.
• Nunca se coloca um amperímetro directamente em paralelo com uma fonte.

Começar por uma escala superior à esperada reduz o risco de sobrecarga do instrumento. Mesmo em baixa tensão, uma bateria pode danificar um multímetro mal configurado.

7. Materiais e segurança da instalação

O material de um componente ajuda a prever o seu comportamento eléctrico:

Em cabos de alimentação de três condutores, a convenção habitual identifica o azul com o neutro e o verde/amarelo com o condutor de protecção. A cor não é uma autorização para trabalhar numa instalação: instalações antigas, alteradas ou defeituosas podem não respeitar a convenção. Não abrir quadros nem manipular tensão de rede como exercício.

Mãos molhadas, água ou humidade excessiva aumentam o risco de choque, fugas e danos. Equipamentos em funcionamento precisam de ventilação: emissores e fontes podem produzir calor, e um armário fechado pode impedir a sua dissipação. Uma ponta de ferro de soldar com cabo danificado deve ser desligada e substituída ou reparada antes de ser usada.

Aplicações e condições a reter

O condutor verde e amarelo é o condutor de protecção, ligado à terra. Não deve ser usado como condutor activo nem confundido com o neutro.

A utilização permanente de máscara para proteger as vias respiratórias não é o cuidado relevante no cenário apresentado. São relevantes protecção contra sobrecorrente, polaridade, mãos secas e superfícies sem água.

Condutores de alimentação expostos podem provocar choque eléctrico e curto-circuito. O equipamento deve ser desligado e reparado antes de ser utilizado.

O silício é o exemplo de semicondutor pedido: a condução pode ser controlada pela composição e pelas condições de funcionamento. A classificação não dispensa respeitar os limites de tensão, temperatura e utilização do material.

O borracha é o exemplo de isolador pedido: dificulta a circulação de corrente nas condições previstas. A classificação não dispensa respeitar os limites de tensão, temperatura e utilização do material.

O cobre é o exemplo de condutor pedido: permite transportar corrente com resistência relativamente baixa. A classificação não dispensa respeitar os limites de tensão, temperatura e utilização do material.

Na identificação habitual de cabos de rede, azul identifica o neutro e verde/amarelo o condutor de protecção ligado à terra. O condutor de protecção não substitui o neutro nem deve ser usado como condutor activo. A cor não prova, por si só, a ligação correcta ou a ausência de tensão; confirmar uma instalação exige procedimentos de segurança adequados.

8. Ler uma sinusóide

Para uma tensão sinusoidal centrada em zero, com fase inicial nula e amplitude de pico \(U_{\mathrm{m}}\):

Legenda: \(u(t)\): tensão instantânea (V); \(t\): tempo (s); \(U_{\mathrm{m}}\): amplitude de pico (V); \(f\): frequência (Hz); \(U_{\mathrm{pp}}\): tensão pico-a-pico (V); \(U_{\mathrm{max}}\) e \(U_{\mathrm{min}}\): extremos positivo e negativo (V); \(U_{\mathrm{ef}}\): tensão eficaz (V); \(\bar{u}\): tensão média num período (V); \(\sin\): seno; \(π\): constante pi; \(\sqrt{\phantom{x}}\): raiz quadrada. Estas relações descrevem uma sinusóide centrada em zero.

Na expressão, \(u(t)\) é o valor instantâneo no momento \(t\), \(U_{\mathrm{m}}\) é a amplitude de pico e \(f\) é a frequência. O pico-a-pico \(U_{pp}\) mede a distância entre o máximo positivo e o máximo negativo. O valor eficaz \(U_{ef}\) é o valor contínuo que produziria a mesma potência numa resistência; numa sinusóide ideal, \(U_{ef}=U_{\mathrm{m}}/\sqrt{2}\). A barra em \(\bar{u}\) indica o valor médio: num ciclo completo de uma sinusóide centrada em zero, esse valor é nulo. Uma fase inicial diferente de zero pode ser acrescentada quando for necessário descrever uma onda que não começa no zero.

Num exemplo numérico independente da figura, \(U_{\mathrm{m}}=1\,\mathrm{V}\), \(U_{pp}=2\,\mathrm{V}\) e \(U_{ef}=1/\sqrt{2}\,\mathrm{V}\approx0,707\,\mathrm{V}\). Se a forma de onda tiver uma componente contínua ou não for simétrica, o valor médio não será necessariamente zero.

Aplicações e condições a reter

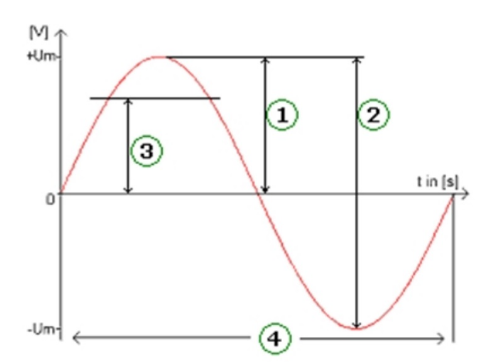

Na figura original, a marca 4 indica o período T, intervalo de um ciclo completo. As marcas horizontais medem tempo e as verticais medem tensão; esta distinção evita confundir período, pico, pico a pico e valor eficaz. Figura original: pergunta 198.

Na figura original, a marca 2 indica o valor pico a pico, distância vertical entre o máximo e o mínimo. As marcas horizontais medem tempo e as verticais medem tensão; esta distinção evita confundir período, pico, pico a pico e valor eficaz. Figura original: pergunta 199.

Na figura original, a marca 1 indica o valor de pico \(U_{\mathrm{m}}\), medido desde zero até ao máximo. As marcas horizontais medem tempo e as verticais medem tensão; esta distinção evita confundir período, pico, pico a pico e valor eficaz. Figura original: pergunta 200.

Na figura original, a marca 3 indica o valor eficaz \(U_{\mathrm{ef}}\), que numa sinusóide centrada em zero é \(U_{\mathrm{m}}/\sqrt{2}\). As marcas horizontais medem tempo e as verticais medem tensão; esta distinção evita confundir período, pico, pico a pico e valor eficaz. Figura original: pergunta 201.

A sinusóide está centrada em zero: se \(U_{\mathrm{m}} = 1 V\), o máximo é +1 V e o mínimo −1 V. O valor pico a pico é \(U_{\mathrm{pp}} = 1 − (−1) = 2 V\). Figura original: pergunta 202.

O valor de pico é a amplitude desde zero até ao máximo positivo. Como o enunciado dá \(+U_{\mathrm{m}} = 1 V\), o pico é 1 V; 2 V seria o valor pico a pico. Figura original: pergunta 203.

Para uma sinusóide centrada em zero, \(U_{\mathrm{ef}} = U_{\mathrm{m}}/\sqrt{2}\). Com \(U_{\mathrm{m}} = 1 V\), obtém-se \(U_{\mathrm{ef}} ≈ 0,707 V\). É o valor contínuo que produziria a mesma potência numa resistência. Figura original: pergunta 204.

Ao longo de um período completo da sinusóide centrada em zero, as áreas positiva e negativa cancelam-se. O valor médio é 0 V, embora o valor eficaz seja diferente de zero; média e valor eficaz não são a mesma grandeza. Figura original: pergunta 206.

9. Código de cores das resistências

Num código de quatro bandas, as duas primeiras bandas representam algarismos, a terceira é o multiplicador e a quarta indica a tolerância. A banda de tolerância costuma estar mais afastada das restantes; a leitura faz-se a partir do lado oposto a essa separação. Em resistências de cinco bandas usam-se três algarismos significativos, seguidos do multiplicador e da tolerância.

Ouro e prata podem ser multiplicadores, mas não são algarismos das primeiras bandas.

Para o exemplo da figura:

Amarelo (4), violeta (7), vermelho (multiplicador \(\times100\)) e dourado (tolerância ±5 %):

É importante ler as bandas na ordem indicada pelo fabricante e confirmar a tolerância. A cor isolada de uma banda não é o valor completo da resistência.

Exemplo de quatro bandas: castanho · preto · amarelo · dourado significa \(10 \times 10 000 = 100 000 Ω = 100 kΩ ±5 %\). Exemplo de cinco bandas: castanho · preto · preto · vermelho · castanho significa \(100 \times 100 = 10 000 Ω = 10 kΩ ±1 %\).

Aplicações e condições a reter

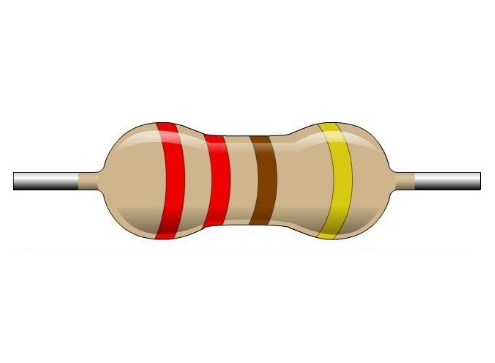

Na figura, as duas primeiras bandas dão os algarismos e a terceira o multiplicador: castanho (1), preto (0) e amarelo \((\times 10 000)\). Assim, \(10 \times 10 000 = 100 000 Ω\). A banda dourada indica tolerância de ±5 %, não um algarismo adicional. Figura original: pergunta 195.

Na figura, as duas primeiras bandas dão os algarismos e a terceira o multiplicador: vermelho (2), vermelho (2) e castanho \((\times 10)\). Assim, \(22 \times 10 = 220 Ω\). A banda dourada indica tolerância de ±5 %, não um algarismo adicional. Figura original: pergunta 196.

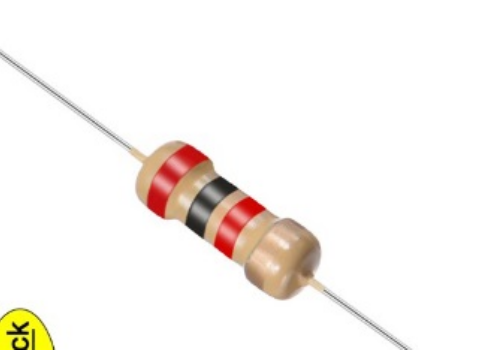

Na figura, as duas primeiras bandas dão os algarismos e a terceira o multiplicador: vermelho (2), preto (0) e vermelho \((\times 100)\). Assim, \(20 \times 100 = 2000 Ω\). A banda dourada indica tolerância de ±5 %, não um algarismo adicional. Figura original: pergunta 197.

Diagnóstico guiado: a leitura do multímetro não faz sentido

Situação: esperavas medir 12 V, mas a indicação é zero ou o fusível do instrumento abriu.

1. confirma se a pergunta é sobre tensão, corrente, resistência ou continuidade;
2. escolhe a função, escala e entradas correctas antes de tocar no circuito;
3. para tensão, mede em paralelo; para corrente, só interrompe o circuito e usa uma ligação prevista para esse efeito;
4. desliga a alimentação antes de medir resistência e compara o resultado com a unidade e o modelo usados.

Conclusão: uma indicação estranha pode ser uma ligação errada, uma escala inadequada ou um circuito fora do modelo. Não se corrige trocando a unidade no resultado.

Exercícios

Tenta responder antes de abrir a resposta.

1Qual é a corrente e a potência dissipada numa resistência de 10 Ω ligada a 5 V?

Resposta

pela Lei de Ohm, \(I=V/R=5\,\mathrm{V}/10\,\Omega=0,5\,\mathrm{A}\). Depois, \(P=V\times I=5\,\mathrm{V}\times 0,5\,\mathrm{A}=2,5\,\mathrm{W}\).

2Qual é a resistência total de duas resistências de 10 Ω ligadas em série?

Resposta

em série, as resistências somam-se: \(R_{\mathrm{total}}=R_{\mathrm{1}}+R_{\mathrm{2}}=10\,\Omega+10\,\Omega=20\,\Omega\).

3Qual é a resistência equivalente de duas resistências de 10 Ω ligadas em paralelo?

Resposta

para duas resistências iguais em paralelo, \(R_{\mathrm{total}}=R/2=10\,\Omega/2=5\,\Omega\).

4Porque fica o fusível em série?

Resposta

Para que a corrente da carga atravesse a protecção e o circuito possa ser interrompido quando excede o valor previsto.

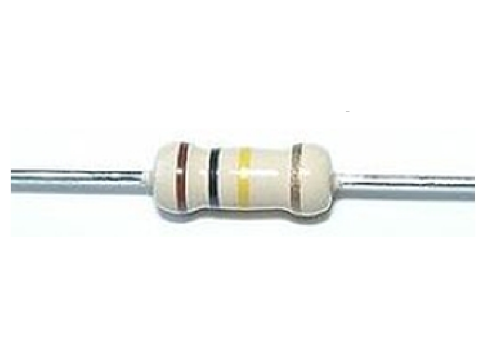

5Que valor resulta das bandas castanho, preto, amarelo e dourado?

Resposta

100 kΩ ±5 %.

6Na figura sinusoidal deste módulo, os marcadores 1, 2, 3 e 4 representam que grandezas?

Resposta

Pico, pico-a-pico, eficaz e período, respectivamente.

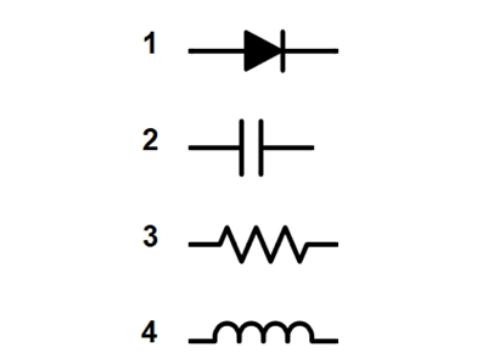

7Na figura de símbolos deste módulo, qual é o número do símbolo convencional da resistência?

Resposta

O número 3.

11. Erros frequentes

• escrever A, V, Ω e W como se fossem grandezas;
• concluir que uma fonte de 12 V fornece sempre 12 A;
• medir resistência num circuito alimentado;
• usar a capacidade nominal de uma bateria como autonomia garantida;
• trocar um fusível por um condutor;
• tratar a cor de um condutor como prova suficiente de que uma instalação está segura;
• confundir valor de pico com valor eficaz;
• ler as bandas de uma resistência pela ordem errada.

Resumo e glossário

• Tensão, corrente, resistência, potência e energia são grandezas diferentes.
• A Lei de Ohm é uma relação entre grandezas; não substitui a leitura do circuito nem dos limites do componente.
• Série e paralelo alteram de forma diferente corrente, tensão e resistência equivalente.
• Fusíveis protegem contra condições de corrente previstas; não devem ser substituídos por condutores.
• Uma medição segura começa pela função do instrumento e pelo ponto de ligação.

Fontes e versão

• NIST — SI Units: Electric Current — unidades e grandezas SI.
• OpenStax — Ohm's Law — corrente, tensão e resistência.
• OpenStax — Electric Power — relações de potência.
• OpenStax — Simple AC Circuits — sinusóides e valor eficaz.
• Vishay — calculador e tabela de código de cores — algarismos, multiplicadores e tolerâncias.
• IEC Electropedia — identificação de condutores — terminologia de identificação; instalações concretas exigem avaliação qualificada.
• Procedimentos e programa de exame — grandezas, fontes, circuitos e segurança no Anexo 1.

Data de verificação: 2026-08-07. Este módulo não autoriza experiências em tensão de rede nem substitui normas de segurança eléctrica.
