Categoria 3 / Módulo 04disponível

Categoria 3 · fundamentos

Estação, equipamento e operação básica

Conteúdo editorial de fundamentos, com conceitos, exemplos, exercícios e fontes para estudo autónomo.

Guia para quem começa

Um transceptor pode parecer uma caixa com muitos botões, mas cada controlo pertence a uma parte da cadeia: sintonia, volume, modo, largura de banda, ganho, potência ou monitorização. Primeiro identifica a função; só depois memoriza o nome do controlo.

Num diagrama de blocos, segue o sinal da esquerda para a direita na transmissão e da antena para o altifalante na recepção. Os detectores não são todos iguais: cada um recupera um tipo de informação e está associado a modos específicos.

Auto-verificação

Escolhe três controlos de um transceptor e explica que grandeza ou parte do sinal cada um altera. Depois descreve a diferença entre o caminho de recepção e o caminho de transmissão.

Consultar as siglas: expressão original e significado em português.

Mapa de leitura

Lê uma estação como dois percursos que partilham equipamento: na recepção, antena → entrada RF → processamento → áudio; na transmissão, áudio/dados → processamento → amplificação → linha → antena. Os controlos devem ser ligados ao efeito que produzem no sinal, e a sequência de operação deve ser separada da autorização legal para transmitir.

Vocabulário mínimo

TermoLeitura inicial
transceptorequipamento que reúne funções de receptor e emissor
PTTcomando que inicia ou termina a transmissão, conforme o equipamento
silenciadorcontrolo que reduz o áudio quando o sinal fica abaixo de um limiar
modoforma de modulação/detecção seleccionada para o sinal
ganhoaumento de uma grandeza do sinal, não sinónimo de potência ilimitada
carga adequadaterminação que suporta a energia e a frequência previstas

Objectivos

No final deste módulo, o estudante deve conseguir:

  • identificar antena, linha de transmissão, transceptor, fonte e controlos de áudio;
  • distinguir recepção, transmissão e escuta;
  • preparar uma sessão de operação com uma sequência segura;
  • explicar o papel do PTT, do volume, do silenciador e da escolha de modo;
  • reconhecer os blocos internos elementares de um receptor e de um emissor;
  • reconhecer que um diagrama didáctico não autoriza uma ligação à rede ou uma emissão sem cumprir as regras aplicáveis.

O que é uma estação

Uma estação é o conjunto de equipamento e instalações usados para receber ou transmitir. A antena faz parte desse conjunto: não é um acessório exterior sem relação com a estação. A figura mostra uma visão funcional simplificada:

Sistema de comunicação rádio: transmitting station = estação emissora; receiving station = estação receptora; antenna = antena; transmission line = linha de transmissão; insulator = isolador; earth = solo. As frentes de onda representam propagação entre antenas, sem escala de alcance.
Sistema de comunicação rádio: transmitting station = estação emissora; receiving station = estação receptora; antenna = antena; transmission line = linha de transmissão; insulator = isolador; earth = solo. As frentes de onda representam propagação entre antenas, sem escala de alcance. Fonte da imagem.
  • a antena troca energia electromagnética com o espaço;
  • a linha de transmissão conduz o sinal entre a antena e o rádio;
  • o transceptor reúne funções de receptor e emissor;
  • a fonte CC fornece a alimentação prevista pelo equipamento;
  • o áudio e os controlos permitem ouvir, falar, activar o PTT e regular a operação.

As estações individuais e as estações de uso comum não têm exactamente o mesmo enquadramento administrativo. A lei exige licença para o funcionamento de uma estação de uso comum; esta página ensina a cadeia técnica, não substitui essa verificação.

Um rádio pode ser um transceptor autónomo, um equipamento portátil ou um sistema definido por software. O desenho dos blocos muda, mas as funções continuam a ser reconhecíveis.

Aplicações e condições a reter

Uma cadeia exclusivamente receptora pode ter antena, linha de transmissão («baixada»), receptor e altifalante. Não precisa de emissor nem de amplificador de potência RF de saída para transmitir; a informação recebida é entregue à saída de áudio.

Um emissor de amador produz um sinal de RF e permite seleccionar a frequência de emissão nas faixas para as quais está concebido. Ser sintonizável não concede autorização para transmitir em qualquer frequência: a operação depende das condições oficiais aplicáveis ao operador e à estação.

Controlos que convém conhecer

ControloFunção
frequênciaescolhe a zona do espectro a sintonizar
mododefine como o sinal é recebido ou transmitido
volumeajusta o áudio recebido; não aumenta a potência RF
squelch / silenciadorfecha o áudio quando o ruído fica abaixo de um limiar
PTTalterna entre receber e transmitir
potênciaescolhe um nível dentro dos limites do equipamento e do regime aplicável
monitor / medidorajuda a confirmar estado, nível ou modulação, conforme o modelo

O estudante deve consultar o manual do equipamento. Nomes, escalas e funções podem variar.

Blocos internos elementares

Um rádio real pode juntar, repetir ou omitir blocos, mas a cadeia funcional ajuda a perceber onde cada operação acontece:

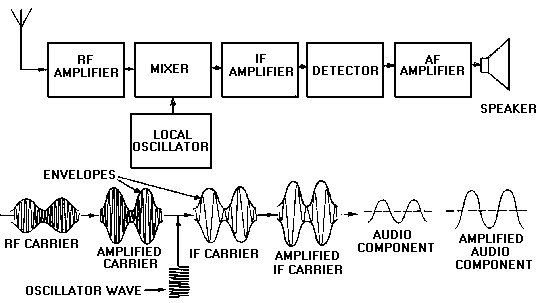

Receptor super-heteródino AM: RF = radiofrequência; mixer = misturador; local oscillator = oscilador local; IF = frequência intermédia (FI); detector = desmodulador; AF = áudio; speaker = altifalante. As curvas mostram a transformação do sinal ao longo da cadeia.
Receptor super-heteródino AM: RF = radiofrequência; mixer = misturador; local oscillator = oscilador local; IF = frequência intermédia (FI); detector = desmodulador; AF = áudio; speaker = altifalante. As curvas mostram a transformação do sinal ao longo da cadeia. Fonte da imagem.

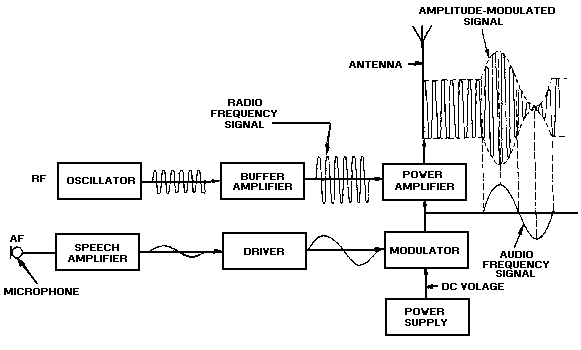

Emissor AM com modulação no amplificador final: oscillator = oscilador RF; buffer amplifier = amplificador separador; power amplifier = amplificador de potência (PA); speech amplifier e driver = etapas de áudio; modulator = modulador; power supply = alimentação contínua. A figura omite a filtragem de saída: o filtro que reduz harmónicos do PA fica depois do PA. É um diagrama funcional, não um plano de montagem.
Emissor AM com modulação no amplificador final: oscillator = oscilador RF; buffer amplifier = amplificador separador; power amplifier = amplificador de potência (PA); speech amplifier e driver = etapas de áudio; modulator = modulador; power supply = alimentação contínua. A figura omite a filtragem de saída: o filtro que reduz harmónicos do PA fica depois do PA. É um diagrama funcional, não um plano de montagem. Fonte da imagem.
BlocoFunção didáctica
sintonizador / filtro de entradaselecciona a zona de frequência e rejeita sinais fora da faixa útil
misturadorcombina sinais para deslocar a frequência para outra frequência de processamento
desmoduladorrecupera áudio ou dados da portadora recebida
amplificador de áudioaumenta o sinal de áudio para o altifalante ou auscultadores
microfoneconverte som em sinal eléctrico para o emissor
moduladorcoloca áudio ou dados numa portadora
filtro de saídaatenua componentes indesejadas antes da energia chegar à antena
amplificador de potência RFeleva a potência do sinal de radiofrequência dentro dos limites do equipamento

Detectores básicos

Um detector converte uma característica do sinal recebido numa forma que possa ser processada ou ouvida. A associação elementar é:

DetectorSinal típicoO que recupera
detector de envolventeAMa envolvente lenta da portadora, desde que o sinal não esteja sobremodulado
discriminadorFMuma tensão ou áudio relacionado com a variação de frequência instantânea
detector de produtoSSB/CWo conteúdo resultante da mistura entre a FI e uma referência local

Estas são funções didácticas: um equipamento real pode usar filtros, misturadores, DSP e detectores combinados. O nome do bloco não permite concluir sozinho a arquitectura completa do rádio.

Um receptor não precisa de microfone nem de amplificador de potência RF para receber. Um emissor não precisa de desmodulador para criar uma emissão, embora um transceptor possa partilhar alguns circuitos entre os dois caminhos.

Aplicações e condições a reter

Na cadeia elementar de recepção, o desmodulador recupera a informação e o misturador pode converter a frequência. O modulador coloca informação numa portadora e pertence à cadeia elementar de emissão. A palavra «nunca» deve ser lida no contexto deste diagrama funcional simplificado.

A sequência segura começa por ligar a baixada à antena, ligar a baixada ao emissor, ligar a alimentação e só depois ligar o equipamento. Antes de transmitir, deve confirmar-se a carga ou antena adequada; a formulação histórica não substitui o manual do equipamento.

Um desmodulador pertence ao caminho de recepção, não é um bloco necessário do emissor. O emissor contém a fonte de informação, modulador, osciladores, filtros e amplificação adequados ao modo.

Na cadeia elementar de emissão, o microfone fornece áudio, o modulador coloca a informação na portadora e o filtro de saída limita componentes indesejadas. O desmodulador recupera informação de um sinal recebido e pertence à cadeia receptora. A distinção é funcional, no modelo simplificado da pergunta.

O sintonizador selecciona a frequência a receber e é um bloco da cadeia receptora. O microfone fornece informação à cadeia de emissão; não é um bloco necessário à recepção. Num transceptor, ambos podem existir no mesmo aparelho, em funções diferentes.

Um receptor de radiocomunicações de amador destina-se a receber as comunicações nas faixas para as quais está concebido e sintonizado. A sensibilidade, selectividade e modos disponíveis limitam o que pode receber.

Sequência de operação responsável

Antes de transmitir:

  1. confirmar frequência, modo, potência e largura de banda adequados;
  2. confirmar que a antena, a linha e a carga estão ligadas de forma apropriada;
  3. ouvir durante tempo suficiente para perceber se o canal está ocupado;
  4. preparar uma chamada curta e identificar a estação conforme as regras aplicáveis;
  5. premir o PTT, falar de forma clara e libertar o PTT quando terminar;
  6. ouvir a resposta e corrigir apenas o necessário.

Não se deve usar uma frequência como se fosse “livre” apenas porque não se ouve nada. Pode existir uma estação fraca, uma emissão intermitente ou uma diferença de propagação.

Aplicações e condições a reter

Usar uma carga artificial durante o teste reduz a possibilidade de irradiar interferência e fornece uma carga conhecida ao emissor. Ainda assim, devem ser respeitados potência, frequência e dissipação admissíveis.

Segurança e preparação

Uma fonte deve ser compatível com a tensão e a corrente exigidas pelo rádio. A linha de transmissão não deve ficar esmagada, cortada ou ligada a uma antena desconhecida durante a transmissão. Não tocar na antena ou em partes condutoras durante uma emissão. Em instalações exteriores, a protecção contra descargas atmosféricas, a ligação à terra e o encaminhamento dos cabos exigem projecto e regras próprias.

Para aprender, começar por escuta, simulação, carga fictícia e baixa potência controlada. Nunca experimentar em tensão de rede nem improvisar uma antena perto de pessoas.

Aplicações e condições a reter

Uma carga artificial apresenta uma impedância conhecida e dissipa a potência sem irradiar como uma antena. Por isso permite testar um emissor e detectar problemas sem colocar no ar emissões espúrias desnecessárias.

Diagnóstico guiado: há recepção, mas não há áudio

Situação: o display mostra actividade, mas o altifalante permanece silencioso.

  1. confirma volume, silenciador, auscultadores e ligação do altifalante;
  2. confirma frequência, modo e largura de banda adequados ao sinal;
  3. compara o comportamento com e sem silenciador, sem alterar vários controlos ao mesmo tempo;
  4. só depois investiga antena, cabo, alimentação e avaria, sempre em recepção.

Conclusão: a ausência de áudio não prova ausência de RF. Primeiro separa controlo, detecção, sinal e alimentação.

Exercícios

Tenta responder antes de abrir a resposta.

1Que bloco recebe e transmite?
Resposta

O transceptor.

2O volume aumenta a potência RF?
Resposta

Não; apenas altera o áudio recebido.

3O que fazer antes de premir o PTT?
Resposta

Confirmar configuração, ouvir o canal e verificar a instalação.

4Para que serve o squelch?
Resposta

Reduzir o áudio quando não há sinal acima do limiar definido.

5É seguro transmitir com a antena desligada?
Resposta

Não se deve assumir que sim; seguir o manual e usar a carga apropriada.

6Num receptor, que bloco recupera a informação recebida?
Resposta

O desmodulador.

7Num transmissor, que bloco coloca áudio ou dados numa portadora?
Resposta

O modulador.

8Num receptor, que bloco é normalmente usado para amplificar o áudio à saída?
Resposta

O amplificador de áudio.

Erros frequentes

  • ligar a fonte sem confirmar polaridade, tensão e corrente;
  • transmitir sem saber em que modo ou potência o rádio está configurado;
  • confundir linha de transmissão com uma antena;
  • imaginar que todos os rádios expõem exactamente os mesmos blocos internos;
  • deixar o PTT activo sem perceber;
  • falar depressa e sem identificar a estação;
  • assumir que uma indicação de SWR, potência ou S-meter substitui uma instalação segura.

Resumo e glossário

  • O transceptor contém caminhos de recepção e transmissão com funções diferentes.
  • PTT, volume, silenciador, modo e sintonia alteram partes diferentes da operação.
  • Um diagrama de blocos explica funções, não substitui o manual nem autoriza uma emissão.
  • A sequência segura é verificar alimentação, cabos, controlos, recepção e só depois transmitir dentro das regras.
TermoIdeia a reter
PTTpassagem controlada para transmissão
silenciadorlimiar que controla o áudio em ausência de sinal suficiente
modométodo de modulação/detecção
transceptorcombinação de receptor e emissor
cargaterminação que absorve energia de forma prevista

Siglas e abreviaturas usadas neste módulo

Cada entrada apresenta a expressão original, a língua e o significado em português neste contexto.

  • AF — Audio Frequency (inglês): audiofrequência.
  • AM — Amplitude Modulation (inglês): modulação de amplitude.
  • ANACOM — Autoridade Nacional de Comunicações (português): regulador português das comunicações.
  • CC — corrente contínua (português): equivalente à sigla inglesa DC.
  • CW — Continuous Wave (inglês): onda contínua; em operação, telegrafia por interrupção da portadora.
  • DSP — Digital Signal Processing (inglês): processamento digital de sinal.
  • FI — frequência intermédia (português): equivalente à sigla inglesa IF.
  • FM — Frequency Modulation (inglês): modulação de frequência.
  • IF — Intermediate Frequency (inglês): frequência intermédia; FI em português.
  • PA — Power Amplifier (inglês): amplificador de potência.
  • PTT — Push To Talk (inglês): premir para emitir.
  • RF — Radio Frequency (inglês): radiofrequência.
  • SSB — Single Sideband (inglês): banda lateral única.
  • SWR — Standing Wave Ratio (inglês): relação de ondas estacionárias.

Os códigos Q são grupos convencionais com significados definidos, não iniciais de palavras. As letras de componentes (R, L, C) representam resistência, indutância e capacidade; números como R1 ou C2 identificam componentes.

Referências terminológicas: abreviaturas da ARRL e glossário de electrónica da Analog Devices.

Fontes e versão

Estado: explicação didáctica introdutória. Verificado em: 06.08.2026. A identificação, as faixas, potências, condições de operação e procedimentos legais devem ser confirmados nas publicações vigentes da ANACOM.
