Frequência, comprimento de onda e sinais

Conteúdo editorial de fundamentos, com conceitos, exemplos, exercícios e fontes para estudo autónomo.

Consultar as siglas: expressão original e significado em português.

Mapa de leitura

Segue o sinal em três vistas: no tempo, no espectro e no contexto da comunicação. Primeiro identifica período e frequência; depois relaciona frequência, velocidade e comprimento de onda; por fim distingue banda, modo e informação. Esta ordem evita usar a frequência como explicação automática do alcance.

Vocabulário mínimo

Objectivos

No final deste módulo, o estudante deve conseguir:

• distinguir amplitude, período, frequência, fase e comprimento de onda;
• usar \(f = 1/T\) e \(v = f \times λ\) em exemplos simples;
• converter kHz, MHz e GHz para Hz;
• perceber que uma onda de rádio transporta energia e pode transportar informação quando é modulada;
• reconhecer que a frequência indicada no equipamento não é, por si só, uma garantia de alcance ou de qualidade;
• distinguir as famílias MF, HF, VHF, UHF e SHF;
• reconhecer AM, FM, F3E, SSB, LSB, USB e PSK31 como descrições técnicas de sinais.

Ler uma onda

Uma onda é uma variação que se repete e se desloca. Num sinal sinusoidal, a amplitude indica a grandeza instantânea do sinal relativamente ao seu nível de referência. O período T é o tempo de um ciclo completo e a frequência f é o número de ciclos por segundo:

Legenda: \(f\): frequência (Hz); \(T\): período, tempo de um ciclo completo (s).

A unidade da frequência é o hertz (Hz). \(1 kHz = 1 000 Hz\), \(1 MHz = 1 000 000 Hz\) e \(1 GHz = 1 000 000 000 Hz\).

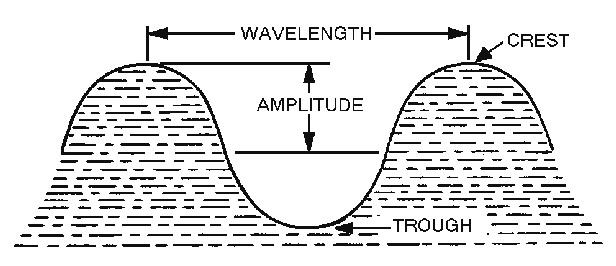

Na figura espacial seguinte, «amplitude» é o afastamento relativamente ao nível médio e «wavelength» é o comprimento de onda \(λ\): a distância entre cristas consecutivas. Uma onda de rádio transporta energia; isso não significa que cada electrão viaje desde o transmissor até ao receptor.

Aplicações e condições a reter

As ondas de rádio são electromagnéticas e podem propagar-se no vazio, sem um suporte material. A afirmação de que precisam de matéria é a incorrecta. A passagem por materiais depende das suas propriedades e da frequência, não é garantida para qualquer obstáculo.

Frequência e comprimento de onda

Para uma onda electromagnética no espaço livre, a velocidade é aproximadamente \(c = 3 \times 10⁸ m/s\). Assim:

Legenda: \(v\): velocidade de propagação (m/s); \(f\): frequência (Hz); \(λ\): comprimento de onda (m).

Em radiofrequência, uma aproximação útil é:

Legenda: \(λ\): comprimento de onda em metros; \(f\): valor numérico da frequência em MHz. O factor 300 resulta da velocidade aproximada da luz e da conversão de MHz para Hz.

Exemplos:

• \(7 MHz\): \(λ ≈ 300 / 7 = 42,9 m\);
• \(14,2 MHz\): \(λ ≈ 300 / 14,2 = 21,1 m\);
• \(145 MHz\): \(λ ≈ 300 / 145 = 2,07 m\).

O comprimento de onda ajuda a pensar em antenas, propagação e espaçamento, mas não determina sozinho a antena física. O factor de velocidade da linha, o tipo de antena, o ambiente, a altura e o sistema de terra influenciam o resultado real.

Aplicações e condições a reter

No vácuo, a velocidade de propagação das ondas rádio é aproximadamente 300 000 km/s, ou \(3 \times 10⁸ m/s\). Na atmosfera aproxima-se desse valor; em cabos e outros meios pode ser menor. A velocidade não é a frequência nem a velocidade de transmissão de dados.

PSK31 é um modo digital estreito por modulação de fase; em 20 metros, a referência tradicional de actividade está próxima de 14,070 MHz, junto de outros modos digitais. É um centro de actividade, não um canal exclusivo ou uma licença; confirmar as notas do plano de banda e a ocupação real antes de transmitir.

A frequência mede o número de ciclos por segundo e a unidade SI é o hertz (Hz). A corrente mede-se em ampere, a tensão em volt e a potência em watt; são grandezas diferentes.

O comprimento de onda é uma distância entre pontos equivalentes de ciclos consecutivos. A sua unidade SI é o metro (m); a frequência mede-se em hertz e o período em segundo.

Sinais e informação

Uma portadora é um sinal de radiofrequência escolhido para transportar informação. A voz, uma mensagem digital ou uma baliza podem alterar uma propriedade da portadora por modulação. O receptor faz o processo inverso, chamado demodulação. A mesma frequência pode ser usada para sinais diferentes; por isso, a identificação, a largura de banda e as regras de utilização continuam a ser importantes.

Não confundir:

Aplicações e condições a reter

Um eliminador de ruído impulsivo (noise blanker) procura impulsos com componentes correlacionadas ao longo de uma banda larga e reduz ou interrompe brevemente o sinal durante esses impulsos. Esta é a condição subjacente à resposta sobre correlação numa banda larga; não significa que qualquer ruído contínuo de banda larga possa ser eliminado. Sinais fortes próximos e uma regulação excessiva podem degradar a recepção. Manual do fabricante, função Noise Blanker.

As ondas de rádio são ondas electromagnéticas, formadas por campos eléctrico e magnético variáveis. Podem propagar-se no vácuo; o som, por contraste, exige um meio material. Um microfone transforma som em sinal eléctrico antes de este ser usado na transmissão RF.

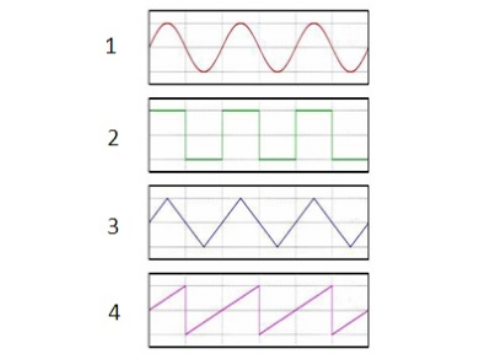

A figura 1 mostra a variação suave e periódica de uma sinusóide. Os outros desenhos têm formas de onda diferentes; uma onda periódica não é necessariamente sinusoidal. Figura original: pergunta 208.

Famílias de frequência

As designações internacionais ajudam a falar da escala de uma frequência. São famílias de nomenclatura, não uma lista de frequências autorizadas para uma estação concreta:

Os limites são nomes de bandas do espectro. A atribuição de segmentos de amador, modos, potências e canais é uma matéria separada e não deve ser deduzida apenas desta tabela.

Aplicações e condições a reter

A fonte histórica apresenta historicamente «50,0 - 50,5 MHZ; 70,1570 - 70,2875 MHz; 144 - 146 MHz». Esta pergunta depende de legislação, procedimento, plano de frequências, indicativo, licença, condição de operação ou outra regra datada. A resposta é mantida para estudo e rastreabilidade, mas não é promovida como regra actual. Confirma a fonte oficial e a data aplicável antes de a usar numa decisão ou operação.

A fonte histórica apresenta historicamente «50,0 - 52,0 MHZ; segmentos do intervalo 70,1570 - 70,2875 MHz; 144 - 146 MHz». Esta pergunta depende de legislação, procedimento, plano de frequências, indicativo, licença, condição de operação ou outra regra datada. A resposta é mantida para estudo e rastreabilidade, mas não é promovida como regra actual. Confirma a fonte oficial e a data aplicável antes de a usar numa decisão ou operação.

Modulação e modos

Uma portadora pode transportar informação alterando uma das suas propriedades:

Na prática, a escolha entre LSB e USB depende da banda, do modo e do plano de utilização seguido. Essa convenção não deve ser confundida com uma propriedade física inevitável da onda.

O processo inverso da modulação, feito no receptor, é a desmodulação ou demodulação. Um receptor de FM precisa de um detector apropriado para a variação de frequência; um receptor de SSB precisa de uma referência e de processamento adequados para reconstruir a voz.

Aplicações e condições a reter

A fonte indica a banda lateral superior como a mais utilizada em VHF e UHF. A escolha de modo depende do segmento, plano de frequências e prática local; a resposta histórica não é uma autorização independente.

F3E é a designação histórica de uma emissão de frequência modulada para telefonia. A nomenclatura completa deve ser lida na tabela oficial aplicável, mas a distinção técnica entre FM e AM mantém-se.

AM, FM e SSB são modos de transmissão que um equipamento móvel HF pode tecnicamente produzir se os suportar. A resposta histórica «todas» refere-se aos modos apresentados e não autoriza cada modo em qualquer segmento: confirmar a largura de banda, a faixa e as condições nacionais antes de emitir.

LSB é a banda lateral inferior, tradicionalmente usada em fonia SSB nas faixas de 160, 75/80 e 40 metros. A formulação antiga «estão sujeitos» não deve ser lida como uma obrigação legal universal: distinguir convenção de operação, recomendação de plano de banda e regra nacional vigente. Confirmar o plano HF da IARU e as condições nacionais.

SSB, modulação de banda lateral única, é o modo habitual para voz nas faixas HF de amador. Transmite uma banda lateral e normalmente suprime a portadora, usando menos largura de banda e potência média do que AM convencional em condições comparáveis. LSB e USB indicam qual das bandas laterais é usada.

Nas faixas de 17 e 12 metros, a convenção habitual para voz SSB é USB, banda lateral superior. Distinguir esta escolha técnica das permissões e limites oficiais de operação. Plano HF da IARU Região 1.

Relação entre bandas, propagação e modos

Para responder a perguntas de Categoria 3, convém separar a família de frequência, o modo e a propagação:

Convenção de banda lateral para estudo

O banco de perguntas usa a convenção habitual de associar LSB às faixas de 160, 80 e 40 metros e USB às faixas superiores, incluindo 20, 17 e 12 metros. Esta é uma referência didáctica para interpretar as perguntas; não substitui o plano de banda actual nem autoriza uma emissão.

O facto de a convenção indicar USB em VHF/UHF quando se fala de SSB não contradiz o uso frequente de FM nessas faixas: são modos diferentes. FM varia a frequência instantânea; SSB selecciona uma banda lateral.

Aplicações e condições a reter

As comunicações a longa distância usam particularmente HF, porque estas frequências podem tirar partido de trajectos ionosféricos. O resultado depende das condições de propagação, da hora, da antena e da frequência escolhida.

Em HF, a onda celeste pode ser refractada na ionosfera e regressar à Terra, permitindo percursos para além do horizonte. A expressão escolar «reflexão ionosférica» designa este retorno; depende da ionização, frequência, hora, ângulo de emissão e percurso, e não garante todas as ligações HF.

As faixas métricas são designadas VHF, de very high frequency. A designação relaciona a faixa de comprimento de onda com a família de frequência.

As faixas decimétricas são designadas UHF, de ultra high frequency. O nome descreve a ordem de grandeza do comprimento de onda e a família de frequência.

As faixas centimétricas são designadas SHF, de super high frequency. A designação é uma convenção técnica de famílias de frequência.

Diagnóstico guiado: o sinal mudou de frequência

Situação: duas estações mudam de banda e o aluno conclui que o alcance deveria mudar na mesma proporção.

1. separa a frequência, o modo e a informação transportada;
2. calcula o comprimento de onda apenas depois de confirmar a velocidade e as unidades;
3. verifica distância, altura, obstáculos, polarização, hora e ruído;
4. regista o que foi realmente ouvido, sem transformar uma observação num alcance garantido.

Conclusão: a frequência altera o comprimento de onda e influencia a propagação, mas o alcance e a qualidade resultam da combinação do sistema com o ambiente.

Exercícios

Tenta responder antes de abrir a resposta.

Erros frequentes

• escrever MHz quando a fórmula exige Hz sem converter a unidade;
• confundir frequência com velocidade de propagação;
• dizer que a onda de rádio é “som no ar”: som e radiofrequência são fenómenos diferentes;
• usar \(300/f(MHz)\) para calcular directamente uma antena pronta, ignorando o tipo de antena e o factor de encurtamento;
• assumir que uma leitura alta de S-meter equivale automaticamente a uma comunicação sem interferência;
• tratar MF, HF, VHF, UHF e SHF como nomes de licenças ou de modos;
• confundir modulação com o conteúdo da mensagem;
• dizer que HF é apenas linha de vista e ignorar a propagação ionosférica;
• confundir a convenção LSB/USB de SSB com a utilização de FM em VHF/UHF;
• tratar 14,070 MHz como uma autorização permanente, sem confirmar o plano de banda aplicável.

Resumo e glossário

• O período é o tempo de um ciclo; a frequência é o número de ciclos por segundo.
• Para a mesma velocidade, frequência e comprimento de onda variam em sentidos opostos.
• Banda identifica uma faixa; modo descreve a forma técnica do sinal.
• A modulação coloca informação numa portadora, mas não garante por si só uma ligação.
• Unidades e prefixos devem ser normalizados antes de calcular.

Siglas e abreviaturas usadas neste módulo

Cada entrada apresenta a expressão original, a língua e o significado em português neste contexto.

• AM — Amplitude Modulation (inglês): modulação de amplitude.
• ANACOM — Autoridade Nacional de Comunicações (português): regulador português das comunicações.
• FM — Frequency Modulation (inglês): modulação de frequência.
• HF — High Frequency (inglês): alta frequência.
• IARU — International Amateur Radio Union (inglês): União Internacional de Radioamadores.
• LSB — Lower Sideband (inglês): banda lateral inferior.
• MF — Medium Frequency (inglês): frequência média.
• PSK31 — Phase-Shift Keying, 31.25 baud (inglês): modo PSK com taxa de símbolos de 31,25 baud; 31 identifica essa taxa aproximadamente.
• RF — Radio Frequency (inglês): radiofrequência.
• SHF — Super High Frequency (inglês): frequência superalta.
• SI — Système international d’unités (francês): Sistema Internacional de Unidades.
• SSB — Single Sideband (inglês): banda lateral única.
• UHF — Ultra High Frequency (inglês): frequência ultra-alta.
• UIT — União Internacional das Telecomunicações (português): designação portuguesa da ITU; em francês, Union internationale des télécommunications.
• USB — Upper Sideband (inglês): banda lateral superior (neste contexto de modulação).
• VHF — Very High Frequency (inglês): frequência muito alta.

Os códigos Q são grupos convencionais com significados definidos, não iniciais de palavras. As letras de componentes (R, L, C) representam resistência, indutância e capacidade; números como R1 ou C2 identificam componentes.

Referências terminológicas: abreviaturas da ARRL e glossário de electrónica da Analog Devices. Para os organismos e certificados: CEPT na União Postal Universal, HAREC — T/R 61-02, ITU e definições publicadas pela ANACOM. As expansões dos nomes não estabelecem regras de operação.

Fontes e versão

• Programa de exame — Anexo 1, para a presença de ondas, frequência, comprimento de onda e propagação no programa elementar;
• OpenStax — Traveling Waves, para amplitude, frequência, período e velocidade de onda;
• OpenStax — comportamento da radiação electromagnética, para \(c = fλ\) e unidades.
• UIT — Nomenclature of the frequency and wavelength bands, para as famílias internacionais de frequência e comprimento de onda.

Estado: explicação didáctica. Verificado em: 07.08.2026. As frequências, potências, canais e condições de utilização devem ser confirmados na regulamentação e nas publicações actuais da ANACOM.
